自吸式离心泵结构介绍

自吸式离心泵结构介绍
由离心泵工作原理可知，泵启动前，必须将进水管和泵体内灌满水。为防止水漏掉，进水管的下部需要安装一个称为底阀的止回阀。
对于机组式喷灌系统，尤其是定喷机组式喷灌系统，需要频繁启停水泵，有时可能需要从很远的地方运送灌泵所需的水，费时费力。另外，底阀的阻力损失一般都比较大，不但降低了水泵的允许吸上高度，也多消耗了功率。
自吸式离心泵的吸水管下部不需要安装底阀，只需在首次启动前向泵体内灌少量水(如果停机时间很长，下次启动前需补充一些水)，启停非常方便，受到用户的广泛欢迎。

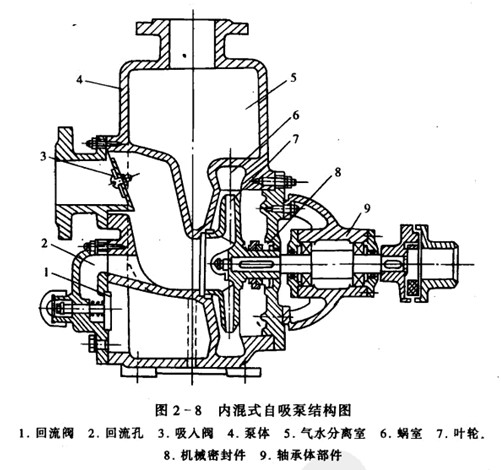

自吸泵的结构特点和自吸原理图2-8为自吸式离心泵的结构图。从图中可以看出，自吸式离心泵和普通离心泵在结构上的区别生要在于泵体部分的构造。一是自吸泵的进水口高于泵轴;二是自吸泵的出水口有一个气水分离室;三是自吸泵泵体为双层结构。这样，在泵启动前，泵体内能存住一部分水。
