您当前位置:网站首页-离心泵型号选型-IH卧式单级单吸清水离心泵

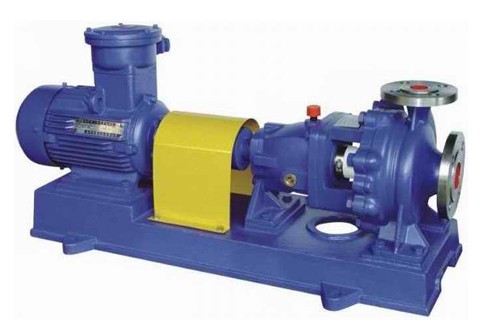

IH卧式单级单吸清水离心泵

IH卧式单级单吸清水离心泵

流量范围:6.3~400m3/h

介质温度:-20℃~105℃

扬程范围:5~125m

简介:IH卧式单级单吸清水离心泵,是全国联合设计的节能泵,它是BA型、B型及其他单级清水离心泵的更新型。

IH卧式单级单吸清水离心泵概述:
IH卧式单级单吸清水离心泵,是全国联合设计的节能泵,它是BA型、B型及其他单级清水离心泵的更新型。优点有:全系列水力性能布局合理,用户选择范围宽,检修方便;效率和吸程达到国际平均先进水平。IH型单级单吸泵适用于工业和城市给水、排水,也可用于农业排灌及供输送清水或物理化学性质类似于清水的其他液体之用,温度不高80℃。
    IH卧式单级单吸清水离心泵系根据国际标准ISO2858所规定的性能和尺寸设计,其技术标准均向国际标准靠拢,达到国际先进水平。它是我国推广的节能泵类产品之一。
    清水离心泵结构简单,性能可靠,体积小、重量轻,抗腐蚀性能好,电耗低,使用维修方便。
    IH卧式单级单吸清水离心泵通用性广,全系列工140种规格,但只用四种轴;同一规格的轴,轴承、轴封、叶轮紧固件等均能互换;全系列泵的悬价也只有四种。

IH卧式单级单吸清水离心泵适用范围:
IH卧式单级单吸清水离心泵适用于化工、化纤、冶金、医药、造纸、石油、化工、食品、饮料、酿造等行业。亦可以用于农业排灌。IH型泵用来输送化学类、腐蚀性液体。供输送清水或物理及化学性质类似清水的其它液体之用,使用方便可靠.

IH卧式单级单吸清水离心泵产品特点:
1、供输送清水,类似清水的液体。
2、使用方便可靠,国际标准。
3、农业排灌,城市排水。
4、工业制药。

IH卧式单级单吸清水离心泵故障原因及排除:

故障

原因

解决方法

1、水泵不吸水,压力表及真空表的指针在剧烈摆动。

注入水泵的水不够,水管或仪表漏气。

再往水果内注入或拧紧堵塞漏气处。

2、水泵不吸水,真空表表示髙度真空。

低阀没有打开,或已淤塞吸水管阻力太大,吸水管高太大。

校正或更改底阀。清洗或更改泵水管,减低吸水高度。

3、看压力表水泵出水处是有压力,然而水管仍不出水。

出水管阻力太大,旋转方向不对,叶轮淤塞。

检查或缩短水管及检查电机取下水管接头,清洗叶轮。

4、流量低于予计。

水泵淤塞,口环麿损过多。

清洗水泵及管子,更换口环。

5、水泵耗费的劝率过大。

填料函压的太紧了,填料函发热,因磨损叶轮坏了,水泵供水量增加。

拧紧填料函,或将填料取出来打方一些,更换叶轮,增加出水管阻力,来降低流量。

6、水泵内部声音反常水泵不水上。

流量太大,吸水管内阻力过大,吸水高度过大,在吸水处有空气渗入,所檢送的液体温度过 高。

增加出水管内的阻力以减低流量,检查泵吸入管内阻力,检查底阀减小吸水高度。拧緊堵塞漏气处,降低液体温 度。

7、轴承过热。

没有油,水泵轴与电机轴不在一一条中心线上。

注油,把柚中心对准。

8、水泵振动。

泵轴与电机轴不在一条中心线上或果轴斜了。

把水泵和电机的轴中心线对准。

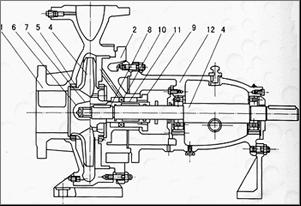

IH卧式单级单吸清水离心泵结构说明:
IH卧式单级单吸清水离心泵结构说明

1

泵体

6

叶轮螺母

2

泵盖

7

垫圈

3

叶 轮

8

轴套

4

9

填料环

5

密封圈

10

填料

-

-

11

悬架


IH型泵是全国泵行业采用国际标准联合设计的系列产品,其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。
结构特点:

泵盖通过止口固定在中间支架上,然后通过泵体与中间支架止口的联接把泵盖夹紧在中间,泵体是轴向吸入,径向排出,脚支承式,可直接固定在底座上。悬架部件通过止口固定固定在中间支架上,并用悬架支架支撑在底座上。为拆卸方便,设计了加长联轴器,检修时可以不拆卸进出口联接管路,泵体和电动机。只需拆下联轴器的中间联接件,即可退出转子部件进行检修。这是国际上通用的一种结构形式。
旋转方向:

泵通过加长联轴器由电动机直接驱动,从电动机端看,按顺时针方向旋转。
泵的轴封型式:

填料密封:泵盖内设有填料函,采用软填料密封,填料函内可通入有一定压力的水,供密封冷却,润滑、清洗用。
   机械密封:单端面机械密封和双端面机械密封两种型式,密封腔内通入一定压力的水,冲洗磨擦两端面,同时起冷却作用。
   泵的密封型式采用填料密封或机械密封,由用户根据需要适用,同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式,如带波纹管的机械密封和付叶轮密封等等。
   IH型化工泵输送介质温度为s,需要时采用双端面密封冷却装置,可输送介质温度为20℃~ 280℃。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质.

性能范围:
流量Q:6.3~400m3/h
扬程H:5~125m
转速n:2900、1450r/min
配带功率:0.55~110KW
进口直径:50~200mm
最高工作压力:1.6Mpa

IH卧式单级单吸清水离心泵性能参数:

型 号
泵进口-出口-叶轮
(mm)(mm)(mm)

进口
mm

出口
mm

流量
(m3/h)

扬程
(m)

配用电机

叶轮直径mm

型号

功率(KW)

IH50-32-125

50

32

12.5

20

Y90L-2

2.2

125

IH50-32-125

50

32

6.3

5

Y801-4

0.55

125

IH50-32-160

50

32

12.5

32

Y100L-2

3

160

IH50-32-160

50

32

6.3

8

Y801-4

0.55

160

IH50-32-200

50

32

12.5

50

Y132S1-2

5.5

200

IH50-32-200

50

32

6.3

12.5

Y802-4

0.75

200

IH50-32-250

50

32

12.5

80

Y160M1-2

11

250

IH50-32-250

50

32

6.3

20

Y90S-4

1.5

250

IH65-50-125

65

50

25

20

Y100L-2

3

125

IH65-50-125

65

50

12.5

50

Y901-4

0.55

160

IH65-50-160

65

50

25

32

Y132S1-2

0.5

160

IH65-50-160

65

50

12.5

5

Y802-4

0.75

200

IH65-40-200

65

40

25

50

Y132S2-2

7.5

200

IH65-40-200

64

40

12.5

12.5

Y90S-4

1.1

250

IH65-40-250

64

40

25

80

Y160M2-2

15

250

IH65-40-250

65

40

12.5

20

Y100L1-4

2.2

125

IH80-65-125

80

65

50

20

Y132S1-2

5.5

125

IH80-65-125

80

65

25

5

Y802-4

0.75

160

IH80-65-160

80

65

50

32

Y132S2-2

7.5

160

IH80-65-160

80

65

25

8

Y90L-4

1.5

200

IH80-50-200

80

50

50

50

Y160M2-2

15

200

IH80-50-200

80

50

25

12.5

Y100L1-4

2.2

250

IH80-50-250

80

50

50

80

Y180M-2

22

315

IH80-50-250

80

50

25

20

Y100L2-4

3

315

IH80-50-315

80

50

50

125

Y200L2-2

37

125

IH80-50-315

80

50

25

32

Y132S-4

5.5

125

IH100-80-125

100

80

100

20

Y160M1-2

11

160

IH100-80-125

100

80

50

5

Y90L-4

1.5

160

IH100-80-160

100

80

100

32

Y160M2-2

15

200

IH100-80-160

100

80

50

8

Y100L1-4

2.2

200

IH100-65-200

100

65

100

50

Y180M-2

22

250

IH100-65-200

100

65

50

12.5

Y112M-4

4

250

IH100-65-250

100

65

100

80

Y200L2-4

37

315

IH100-65-250

100

65

50

20

Y132S-4

5.5

315

IH100-65-315

100

65

100

125

Y280S-2

75

200

IH100-65-315

100

65

50

32

Y160M-4

11

200

IH125-100-200

125

100

200

50

Y225M-2

45

250

IH125-100-200

125

100

100

12.5

Y132M-4

7.5

250

IH125-100-250

125

100

200

80

Y280S-2

75

315

IH125-100-250

125

100

100

20

Y160M-4

11

400

IH125-100-315

125

100

100

32

Y160L-4

15

250

IH125-100-400

125

100

100

50

Y200L-4

30

315

IH150-125-250

150

125

200

20

Y180M-4

18.5

250

IH150-125-315

150

125

200

32

Y200L-4

30

315

IH150-125-400

150

125

200

50

YB250M-4

55

400

IH200-150-250

200

150

400

20

YB225S-4

37

250

IH200-150-315

200

150

400

32

YB225M-4

45

315

IH200-150-400

200

150

400

50

YB280S-4

75

400
