您当前位置:网站首页-离心泵型号选型-PBG屏蔽式管道泵

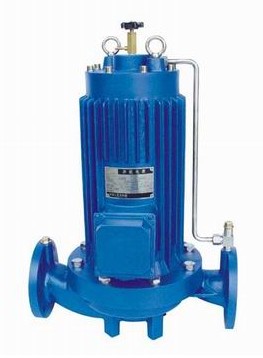

PBG屏蔽式管道泵

PBG屏蔽式管道泵

流量范围:6.3~1080m3/h

介质温度:输送液体的温度≤120℃

扬程范围:12.5~125m

简介:本产品在原有的基础上改进电磁核心技术,改善了流体运动状态,提高了泵效率,综合性能指标更上一个台阶,产品也更加理想。

PBG屏蔽式管道泵概述:
PBG屏蔽式管道泵,吸收了国际上屏蔽泵设计及制造的先进技术,将电机的屏蔽技术应用于流体输送领域,为适应国内市场需求而最新推出的系列化新产品。本产品在原有的基础上改进电磁核心技术,改善了流体运动状态,提高了泵效率,综合性能指标更上一个台阶,产品也更加理想。

PBG型屏蔽泵是一种电动机和水泵一体化结构的泵类产品,工艺先进,可靠性能高没有轴密封,做到完全无泄漏;因其电机自身低噪音,加之屏蔽泵低故障率,安全环保,和最佳维护成本等优点赢得广大用户欢迎,同时也增强对中国市场高品质水泵的需求。产品广泛应用在石油化工、化学工业、医药、纺织、核电、军工、造船及城市给排水,消防增压,高层建筑增压送水,园林喷灌,暖通制冷等冷暖水循环增压。特别是对振动、噪音要求高的场所,如重点工程、泵房、中央空调及科研院校医院等等。还可以用于输送压力和温度不产生结晶和凝吲的液体。特别是对人体及环境有害的和不安全的液体或贵重液体等。

PBG屏蔽式管道泵系列性能参数基本符合国际标准IS02858及国家标准JB/T6878.2-93的规定。具有设计规范,通用化程度高,结构合理,性能稳定,运转低噪音,无振动等显著特点,是替代常规卧式离心泵,立式管道泵的理想产品。

全系列共67个品种,184个规格,其性能范围:流量6.3~1080m3/h,扬程12.5~125m,配用电机功率0.37~160kW,转速1450r/min和2900r/min。

PBG屏蔽式管道泵产品特点:
1、泵结构紧凑,机泵一体化,体积小。其立式结构具有安装占地面积小,运行平稳,安装无需调整。
2、泵进出口设计成规格相同法兰,且位于同一中心线上,可象阀门一样直接安装在管路上,且中心低,便于管道布置,安装特别方便。
3、泵与电机同轴,轴向尺寸短,使泵运行更加平稳,噪音低。
4、取消传统轴封方式,避免了输送介质的外泄,因此具有完全无泄露的显著特点。
5、用滑动轴承替代常规电机滚动轴承,使泵具有运行特别平稳,振动噪音极低。
6、安装检修方便,无需拆动管路系统,只要拆下连接体螺母即可抽出全部转子部件进行检查和维修。
7、可根据使用要求即流量和扬程的需要进行泵的串、并联运行方式。

PBG屏蔽式管道泵用途:
①PBG屏蔽式管道泵普通型供输送清水及物理化学性质类似于清水的其他液体之用。介质使用温度不超过80℃,适用于工业和城市给排水,高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套。特别适用对振动、噪音要求较高的场合,如地下泵房、空调制冷系统等。
②PBG屏蔽式管道泵热水型主要供输送温度不超过160℃不含固体颗粒的软水之用,适用于能源、冶金、化工、纺织、造纸以及宾馆、饭店、浴室、锅炉热水增压循环输送及城市采暖系统循环等场合。
③PBG屏蔽式管道泵防腐型供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。

PBG屏蔽式管道泵工作条件:
1、 电源额定电压为380V,频率为50Hz,三相交流电;
2、 输送流体不应含有体积比超过0.1%和粒度大于0.2mm的固体颗粒;
3、 输送液体的温度≤120℃;
4、 系统压力不超过1.0MPa,不小于50Kpa;如超过请订货时注明
5、 环境温度不超过40℃
6、 海拔不超过1000mm
7、 电动机为鼠笼型,适用于满压起动,如果电原容量不足以满压起动时,则可采用降压启动。

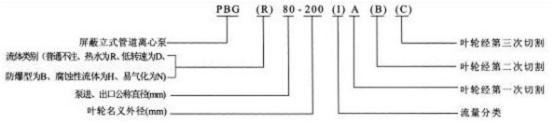

PBG屏蔽式管道泵型号意义:
PBG屏蔽式管道泵型号意义
PBG屏蔽式管道泵产品参数:

流量范围:6.3~1080m3/h
扬程范围:12.5~125m
配套功率:0.37~160kw
额定转速:1450~2900r/min

PBG屏蔽式管道泵性能参数:

型号

流量Q

扬程H
(m)

效率η
(%)

转速n
(r/min)

电机功率
(kw)

必需汽蚀余量
(m)

重量
(kg)

(m3/h)

(L/s)

PBG40-100

6.3

1.75

12.5

54

1450

0.55

3.5

32

PBG40-100A

5.6

1.56

10

52

1450

0.37

3.5

32

PBG40-125

6.3

1.75

20

46

1450

1.1

3.5

34

PBG40-125A

5.6

1.56

16

45

2900

0.75

3.5

33

PBG40-160

6.3

1.75

32

40

2900

2.2

3.5

47

PBG40-160A

5.9

1.64

28

39

2900

1.5

3.5

43

PBG40-160B

5.5

1.53

24

38

2900

1.1

3.5

38

PBG40-200

6.3

1.75

50

33

2900

4.0

3.5

74

PBG40-200A

5.9

1.64

44

31

2900

3.0

3.5

62

PBG40-200B

5.3

1.47

36

29

2900

2.2

3.5

52

PBG40-250

6.3

1.75

80

28

2900

7.5

3.5

105

PBG40-250A

5.9

1.64

70

28

2900

5.5

3.5

98

PBG40-250B

5.5

1.53

60

27

2900

4.0

3.5

77

PBG40-100(I)

12.5

3.47

12.5

62

1450

1.1

3.5

34

PBG40-100(I)A

11

3.05

10

60

1450

0.75

3.5

31

PBG40-125(I)

12.5

3.47

20

58

1450

1.5

3.5

38

PBG40-125(I)A

11

3.05

16

57

1450

1.1

3.5

33

PBG40-160(I)

12.5

3.47

32

52

2900

3.0

3.5

56

PBG40-160(I)A

11.7

3.25

28

51

2900

2.2

3.5

47

PBG40-160(I)B

10.4

2.89

22

50

2900

1.5

3.5

43

PBG40-200(I)

12.5

3.47

50

46

2900

5.5

3.5

85

PBG40-200(I)A

11.7

3.25

44

45

2900

4.0

3.5

75

PBG40-200(I)B

10.6

2.94

36

44

2900

3.0

3.5

63

PBG40-250(I)

12.5

3.47

80

38

2900

11

3.5

145

PBG40-250(I)A

11.6

3.22

70

38

2900

7.5

3.5

95

PBG40-250(I)B

10.8

3.0

60

37

2900

7.5

3.5

94

PBG40-250(I)C

10.0

2.78

52

36

2900

5.5

3.5

88

PBG50-100

12.5

3.47

12.5

62

1450

1.1

3.5

36

PBG50-100A

11

3.05

10

60

1450

0.75

3.5

35

PBG50-125

12.5

3.47

20

58

1450

1.5

3.5

43

PBG50-125A

11

3.05

16

57

1450

1.1

3.5

38

PBG50-160

12.5

3.47

32

52

2900

3.0

3.5

59

PBG50-160A

11.7

3.25

28

51

2900

2.2

3.5

51

PBG50-160B

10.4

2.89

22

50

2900

1.5

3.5

47

PBG50-200

12.5

3.47

50

46

2900

5.5

3.5

101

PBG50-200A

11.7

3.25

44

45

2900

4.0

3.5

80

PBG50-200B

10.6

2.94

36

44

2900

3.0

3.5

68

PBG50-250

12.5

3.47

80

38

2900

11

3.5

160

PBG50-250A

11.6

3.22

70

38

2900

7.5

3.5

115

PBG50-250B

10.8

3.0

60

37

2900

7.5

3.5

114

PBG50-250C

10.0

2.78

52

36

2900

5.5

3.5

108

PBG50-100(I)

25

6.94

12.5

69

1450

1.5

3.8

41

PBG50-100(I)A

22.3

6.19

10

67

1450

1.1

3.8

36

PBG50-125(I)

25

6.94

20

68

1450

3.0

3.8

56

PBG50-125(I)A

22.3

6.49

16

66

1450

2.2

3.8

48

PBG50-160(I)

25

6.94

32

63

1450

4.0

3.8

72

PBG50-160(I)A

23.4

6.5

28

62

1450

4.0

3.8

71

PBG50-160(I)B

21.6

6.0

24

58

1450

3.0

3.8

59

PBG50-200(I)

25

6.94

50

58

2900

7.5

3.8

108

PBG50-200(I)A

23.5

6.53

44

57

2900

7.5

3.8

107

PBG50-200(I)B

21.8

6.06

38

55

2900

5.5

3.8

100

PBG50-250(I)

25

6.94

80

50

2900

15.0

3.8

175

PBG50-250(I)A

23.4

6.5

70

50

2900

11.0

3.8

165

PBG50-250(I)B

21.6

6.0

60

48

2900

11.0

3.8

165

PBG50-315(I)

25

6.94

125

40

2900

30.0

3.8

310

PBG50-315(I)A

23.7

6.58

113

40

2900

22.0

3.8

245

PBG50-315(I)B

22.5

6.25

101

39

2900

18.5

3.8

215

PBG50-315(I)C

20.6

5.72

85

38

2900

15.0

3.8

195

PBG65-100

25

6.94

12.5

69

1450

1.2

3.8

46

PBG65-100A

22.3

6.19

10

67

1450

1.1

3.8

41

PBG65-125

25

6.94

20

68

1450

3.0

3.8

58

PBG65-125A

22.3

6.19

16

66

1450

2.2

3.8

49

PBG65-160

25

6.94

32

63

1450

4.0

3.8

75

PBG65-160A

23.4

6.5

28

62

1450

4.0

3.8

75

PBG65-160B

21.6

6.0

24

58

1450

3.0

3.8

63

PBG65-200

25

6.94

50

58

2900

7.5

3.8

107

PBG65-200A

23.5

6.53

44

57

2900

7.5

3.8

107

PBG65-200B

21.8

6.06

38

55

2900

5.5

3.8

100

PBG65-250

25

6.94

80

50

2900

15.0

3.8

180

PBG65-250A

23.4

6.5

70

50

2900

11.0

3.8

170

PBG65-250B

21.6

6.0

60

49

2900

11.0

3.8

170

PBG65-315

25

6.94

125

40

2900

30.

3.8

320

PBG65-315A

23.7

6.58

113

40

2900

22.0

3.8

255

PBG65-315B

22.5

6.25

101

39

2900

18.5

3.8

225

PBG65-315C

20.6

5.72

85

38

2900

15.5

3.8

205

PBG65-100(I)

50

13.9

12.5

73

1450

3.0

4.2

63

PBG65-100(I)A

44.7

12.5

10

72

1450

2.2

4.2

53

PBG65-125(I)

50

13.9

20

72.5

1450

5.5

4.2

99

PBG65-125(I)A

45

12.5

16

71

1450

4.0

4.2

78

PBG65-160(I)

50

13.9

32

71

1450

7.5

4.2

103

PBG65-160(I)A

46.7

13.0

28

70

1450

7.5

4.2

103

PBG65-160(I)B

43.3

12.0

24

69

1450

5.5

4.2

97

PBG65-200(I)

50

13.9

50

67

2900

15.0

4.2

176

PBG65-200(I)A

47

13.1

44

66

2900

11.0

4.2

166

PBG65-200(I)B

43.5

12.1

38

65

2900

7.5

4.2

114

PBG65-250(I)

50

13.9

80

59

2900

22.0

4.2

235

PBG65-250(I)A

46.7

13.0

70

59

2900

18.5

4.2

205

PBG65-250(I)B

43.3

12.0

60

58

2900

15.0

4.2

180

PBG65-315(I)

50

13.9

125

54

2900

34.0

4.2

350

PBG65-315(I)A

46.5

12.9

110

54

2900

30.0

4.2

355

PBG65-315(I)B

44.5

12.4

100

53

2900

30.0

4.2

335

PBG65-315(I)C

41

11.4

85

51

2900

22.0

4.2

270

PBG80-100

50

13.9

12.5

73

1450

3.0

4.2

63

PBG80-100A

44.7

12.4

10

72

1450

2.2

4.2

54

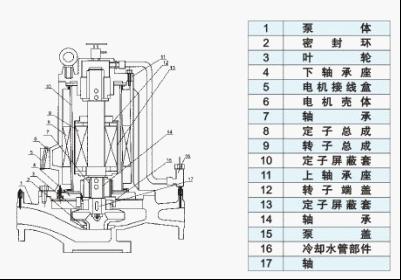

PBG屏蔽式管道泵结构图:
PBG屏蔽式管道泵结构图
