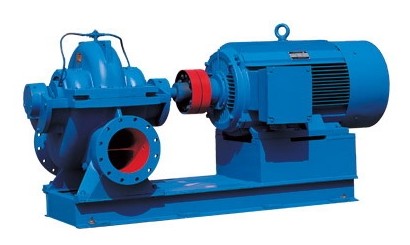

SOW型卧式中开蜗壳式双吸离心泵

SOW型卧式中开蜗壳式双吸离心泵

流量范围:50-15000m3/h

介质温度:≤105℃

扬程范围:8-160m

简介:SOW型卧式中开蜗壳式双吸离心泵采用了目前国内外最优秀的可自平衡轴向力及径向力的水力模型,性能稳定、效率高、结构紧凑、振动小、泵体耐压高,安装维修方便。

SOW型卧式中开蜗壳式双吸离心泵概述:
SOW型卧式中开蜗壳式双吸离心泵是我司根据市场需要,引进德国先进技术生产的高性能水泵。泵通过使用原型叶轮和改型叶轮及其切割,型谱饱满宽广、使用效率高,在型谱性能范围内,可提供恰当满足用户所需要的任意流量扬程工作点的水泵。泵采用了目前国内外最优秀的可自平衡轴向力及径向力的水力模型,性能稳定、效率高、结构紧凑、振动小、泵体耐压高,安装维修方便。产品执行GB/T5657-95《离心泵条件Ⅲ类》标准。

SOW型卧式中开蜗壳式双吸离心泵产品特点:
SOW型卧式中开蜗壳式双吸离心泵 根据输送介质或用户要求采用填料密封或机械密封,不受转向限制。对于填料密封,有足够的空间用于更换填料。
1、许用工作压力为2.5 MPa;即泵入口压力+泵扬程≤2.5 MPa。根据泵壳承受的最大压力,泵体和泵盖材质采用灰口铸铁(1.6 MP a)、球墨铸铁(2.0 MPa)、铸钢(2.5 MPa)。在订货时敬请注明泵的承压情况或材质。
2、介质:温度≤105℃的清水或物理化学性质类似于清水的其它液体(固体颗粒≤80 mg/L)。

采用轴承:
1、采用油脂润滑的封闭式滚动轴承,维护简单,运行时间长。
2、配备恒定油位的油杯,也可用稀油润滑。
3、选用进口(SKF、NSK、NTN)高质量轴承,运行平稳,噪音低,使用寿命长。

SOW型卧式中开蜗壳式双吸离心泵产品用途:
SOW型卧式中开蜗壳式双吸离心泵主要供输送温度不高于105℃的清水或理化性质类似于水的液体。适用于自来水厂、泵站、电站、空调循环用水、采暖用热水循环、工业供水系统、消防系统、船舶、炼油工业(一般性液体)等输送液体的场合。

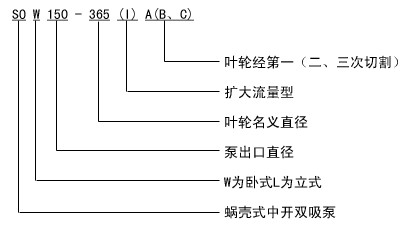

SOW型卧式中开蜗壳式双吸离心泵型号意义:
SOW型卧式中开蜗壳式双吸离心泵型号意义

SOW型卧式中开蜗壳式双吸离心泵技术参数:
流量:50-15000m3/h;
扬程:8-160m;
功率:2.2-1600kW;
转速:980-2900r/min;
口径:φ80-φ600;
温度范围:≤105℃;
工作压力:≤2.5Mpa。

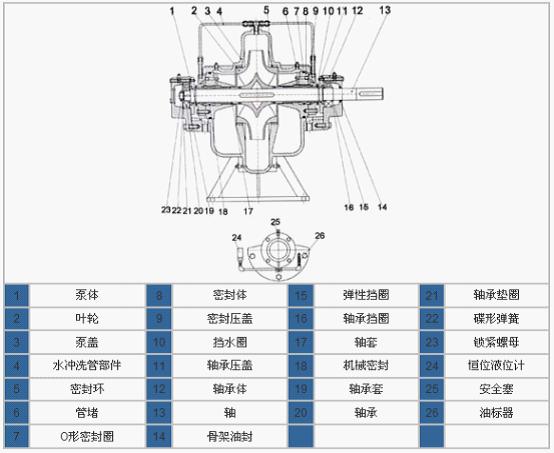

SOW型卧式中开蜗壳式双吸离心泵结构图及结构特点:
SOW型卧式中开蜗壳式双吸离心泵结构图及结构特点
SOW型卧式中开蜗壳式双吸离心泵结构紧凑、稳定性好。该型泵为泵壳中开结构,进出口均在泵体上,检修时只需吊出泵盖,转子部件便可移出进行检修作业,而不需拆卸管路,十分方便。
根据需要电动机(驱动机)可以在左端也可在右端,方便现场安装。结构上缩短转子部件轴向尺寸,轴的钢性更好,运行更稳定可靠。设有泵体密封环,而叶轮密封环为可选用件。密封环磨损后可以更换,减少了运行维护费用。

SOW型卧式中开蜗壳式双吸离心泵零件材质:

零件名称

可供选择的材料(可另选)

45、2Cr13(不锈钢)

泵体、泵盖

HT250、QT400-15(球墨铸铁)、ZG230-450

叶轮

HT200、ZCuSu11(青铜)、ZG1Cr18Ni9(不锈钢)

密封环

HT250、QT400-15(球墨铸铁)

ZCuSu11(青铜)、ZG1Cr18Ni9(不锈钢)

SOW型卧式中开蜗壳式双吸离心泵水力模型:
SOW型卧式中开蜗壳式双吸离心泵经优化设计的水力模型,不仅使泵具有优异的水力性能,并且没有轴向力(理论上)这一困扰水泵特别是大流量泵运行的难题。泵体、泵盖、叶轮经精密铸造,过流表面光滑,提高了泵的抗汽蚀性能和效率。

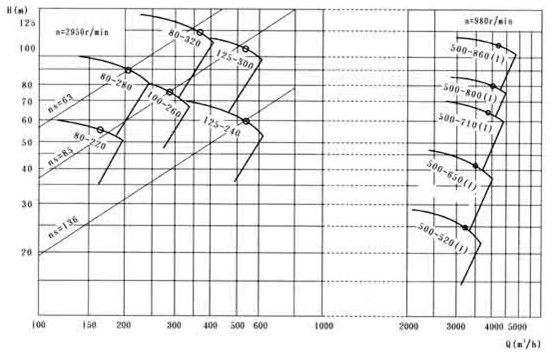

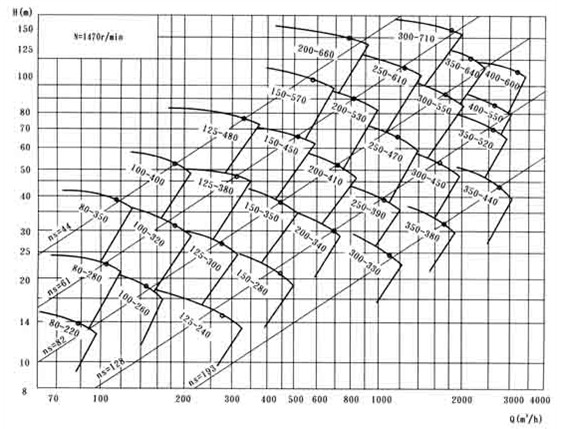

SOW型卧式中开蜗壳式双吸离心泵性能参数:

型号

流量Q
(m3/h)

扬程H
(m)

转速n
(r/min)

效率η
(%)

功率P(KW)

(NPSH)
R (m)

吸入口径
Ds (mm)

轴功率

电机功率

80-220(Ⅰ)

82.8

13.8

1450

82

3.8

5.5

2.1

125



163.8

55

2900

82

29.98

37

5.1

125

80-220

65.2

12.8

1450

81

2.8

4

2.2

125



133.6

51

2900

81

22.9

30

4

125

80-280(Ⅰ)

103.7

22.5

1450

78.5

8.1

11

2.8

125



207

90

2900

78.5

64.6

75

7.0

125

80-280

85.3

20.7

1450

77

6.2

7.5

2.4

125



171

82.5

2900

77

49.9

75

7.0

125

80-350(Ⅰ)

113.4

38.8

1450

71.5

16.7

22

2.8

125

80-350

99

35.5

1450

73

13.1

15

3

125

100-260(Ⅰ)

144

18.8

1450

82.5

8.9

11

2.9

150



288

75

2900

82.5

71.3

90

9

150

100-260

122.4

17

1450

81.5

7

11

2.4

150



244.8

68

2900

81.5

55.6

75

8.6

150

100-320(Ⅰ)

184.7

31.2

1450

80

19.6

22

3.1

150



367.2

12.3

2900

80

153.8

200

13.7

150

100-320

140.4

29.5

1450

78

14.1

18.5

2.7

150



282.6

119

2900

78

117.4

132

10.2

150

100-400(Ⅰ)

184.5

52

1450

73

35.8

45

3

150

100-400

162

52

1450

72

31.4

37

3.6

150

125-240(Ⅰ)

273.6

14.8

1450

85.5

13

18.5

2.3

200



532.7

60

2900

85.5

101.8

132

9.9

200

125-240

255.6

15.1

1450

84.5

12.4

15

2.7

200



471.6

60.5

2900

84.5

92

110

12.1

200

125-300(Ⅰ)

269

27

1450

84

23.6

30

2.4

200



534.6

108

2900

84

187.2

200

10.9

200

125-300

241.2

25

1450

83

19.8

30

2.4

200



478.8

100

2900

83

157.1

200

10.9

200

125-380(Ⅰ)

309.6

47

1450

80

49.5

75

2.6

200

125-380

277.2

43

1450

79

41.1

55

2.9

200

125-480(Ⅰ)

327.6

76

1450

80

84.8

110

2.8

200

125-480

293.4

69.5

1450

79

70.3

90

3.2

200

150-280(Ⅰ)

442.8

21

1450

87

29.1

37

2.9

200

150-280

396

20.4

1450

86

25.6

30

3

200

150-350(Ⅰ)

446.4

38

1450

85

54.3

75

3

200

150-350

406.8

35

1450

84

46.2

55

3

200

150-450(Ⅰ)

514.8

66

1450

82

112.8

132

3.5

200

150-450

439.2

60

1450

81

88.6

110

3.9

200

150-570(Ⅰ)

583.2

105

1450

80

208.5

250

4.2

200

150-570

536.4

90

1450

79

166.4

200

4.7

200250

200-340(Ⅰ)

694.8

30

1450

87.5

64.9

75

3.8

250

200-340

637.2

28

1450

86.5

56.2

75

3

250

200-410(Ⅰ)

709.2

52

1450

86.5

116.1

132

3.9

250

200-410

648

48

1450

85.5

99.1

110

3.5

250

200-530(Ⅰ)

817.2

91

1450

83

244

280

4

250

200-530

734.4

81.7

1450

83

199.3

250

3.5

250

200-660(Ⅰ)

792

150

1450

80

404.4

450

3.6

250

200-660

720

132.5

1450

79

328.9

400

3.4

250

250-390(Ⅰ)

1051.2

39

1450

88

126.9

160

4.7

300

250-390

1029.6

37

1450

87

119.2

132

4.7

300

250-470(Ⅰ)

1173.6

66

1450

87

242.5

280

4.5

300

250-470

1080

54.5

1450

84

190.8

220

4.1

300

250-610(Ⅰ)

1242

116

1450

84

467.1

560

4.6

300

250-610

1044

104

1450

83

356.7

400

3.7

300

330-330(Ⅰ)

1098

24.5

1450

86

85.2

110

5.3

350

330-300

936

23

1450

85

69

90

4.1

350

330-450(Ⅰ)

1677.6

53

1450

88

275.2

315

7.1

400

330-450

1620

51.5

1450

87.5

259.6

315

6.9

400

300-550(Ⅰ)

1764

94

1450

86

519.7

630

5.7

400

300-550

1548

80

1450

84.5

399.1

450

5.15

400

300-710(Ⅰ)

1836

160

1450

85

941.2

1120

4.95

400

300-710

1688.4

139

1450

83.5

769.4

900

5.15

400

350-370(Ⅰ)

1731.6

32

1450

86.5

174.5

200

3.05

400

350-380

1422

31

1450

85.5

140.4

160

6.2

400

350-440(Ⅰ)

2743.2

43.5

1450

87.5

371.4

450

12.2

400

350-440

2232

42.5

1450

86.5

298.6

355

9

400

350-520(Ⅰ)

2610

70

1450

88.5

562.2

630

10.7

400

350-520

2448

67

1450

88

507.6

630

9.9

400

350-640(Ⅰ)

2196

125

1450

85

879

1000

7

450

400-550(Ⅰ)

2628

86

1450

85

724

800

7

500

400-550

2196

63.5

1450

86

442

500

5.6

500

400-600(Ⅰ)

3150

113

1450

86

1127

1250

7.5

500

400-600

2484

90

1450

86

708

800

6.8

500

500-520(Ⅰ)

3240

25

960

87

260

315

5

600

500-520

2770

22

960

86

200

220

4

600

500-650(Ⅰ)

3450

42

960

88.5

460

500

5.5

600

500-650

3000

35

960

87

315

355

5

600

500-710(Ⅰ)

3900

65

960

88.5

800

900

5.3

600

500-710

3000

50

960

87

465

560

5.5

600

500-800(Ⅰ)

3600

80

960

89

1040

1120

7

600

500-800

3300

62

960

88

700

800

5

600

500-860(Ⅰ)

4200

112

960

89

1450

1600

6.8

600

500-860

3600

90

960

88.5

1020

1120

5.5

600

600-540-A

4680

24

960

87

365

400

6

700

600-540-B

3960

20

960

85

260

280

6

700

600-620-A

4680

39

960

88

580

630

8

700

600-620-B

3700

33

960

87

400

450

6

700

600-710-A

4620

58

960

89

819

900

5.8

700

600-710-B

3600

54

960

88

600

710

5

700

600-830-A

5500

84

960

89

1412

1600

8.8

700

600-830-B

4320

66

960

88

920

1000

5.8

700

700-590-A

6500

31

960

87

630

710

8

800

700-590-B

5000

24

960

87

380

400

8

800

700-710-A

6480

44

960

87

880

1000

7.8

800

700-710-B

5680

40

960

86

700

800

8.5

800

700-820-A

7400

80

960

89

1800

2000

8.5

800

700-820-B

5400

60

960

88

1020

1120

6.5

800

800-740-A

9000

26

721

87

780

900

6.8

900

800-740-B

7200

22

725

86

510

560

6

900

800-840-A

9000

46

725

88

1300

1400

6

900

800-800-B

7560

43

725

87

1050

1120

6

900

800-970-A

9700

62

725

89

1860

2000

6

900

800-970-B

7920

52

725

89

1300

1400

5.8

900

900-1050-A

13680

56.5

590

92

2287

2500

6.2

1000

250-800

1296

216

1485

83

929

1120

4.5

300

400-675

2232

69.2

985

88

478

560

3.7

500

400-900

2880

135

985

88

1204

1400

6.5

500

600-670

6480

40

980

89.5

789

900

7.6

700

800-670

6480

14.5

590

87.5

292

355

3.6

900

900-970

12200

33

590

90.5

1213

1400

5.8

1000

1000-1170

16236

31.1

490

92

1496

1600

5.4

1200

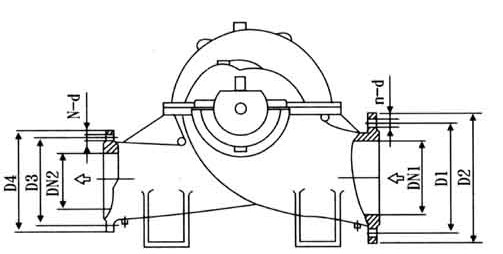

SOW型卧式中开蜗壳式双吸离心泵法兰连接尺寸:
SOW型卧式中开蜗壳式双吸离心泵法兰连接尺寸

泵型号

进口通径

进口法兰尺寸

出口通径

出口法兰尺寸

DN1

D1

D2

n-d

DN2

D3

D4

n-d

80-220

125

210

250

8-17.5

80

160

200

8-17.5

80-280

80-350

100-260

150

240

285

8-22

100

180

220

8-17.5

100-320

100-400

125-240

200

295

340

12-22

125

210

250

8-17.5

125-300

125-380

125-480

150-280

200

295

340

12-22

150

240

285

8-22

150-350

150-450

150-570

200-340

250

355

405

12-26

200

295

340

12-22

200-410

200-530

200-660

310

360

12-26

250-390

300

410

460

12-26

250

355

405

12-26

250-470

250-610

300-330

350

470

520

12-26

300

410

460

12-26

300-450

400

525

580

16-30

300-550

300-710

430

485

16-30

350-380

400

525

580

16-30

350

470

520

16-26

350-440

350-520

350-640

400-550

500

650

715

20-33

400

525

580

16-30

400-600

500-520

600

770

840

20-36

500

650

715

20-33

500-710

500-800

500-860


SOW型卧式中开蜗壳式双吸离心泵曲线性普图:
SOW型卧式中开蜗壳式双吸离心泵曲线性普图
SOW型卧式中开蜗壳式双吸离心泵曲线性普图

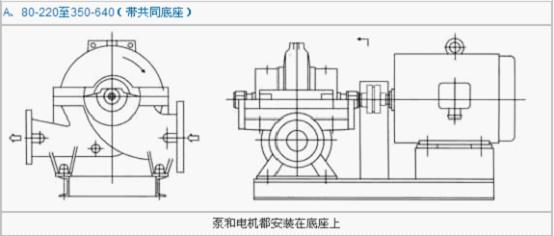

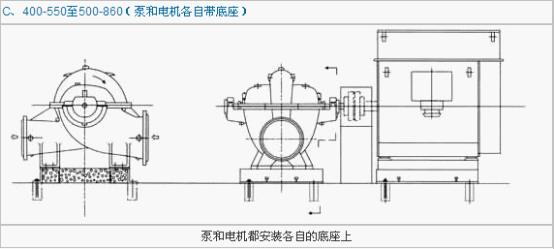

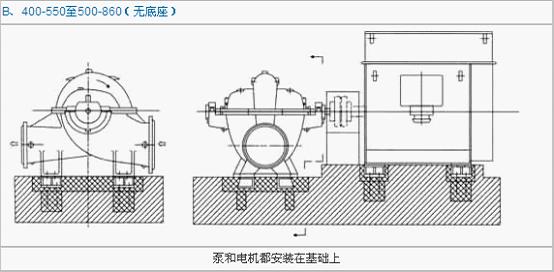

SOW型卧式中开蜗壳式双吸离心泵安装方式:
SOW型卧式中开蜗壳式双吸离心泵安装方式
SOW型卧式中开蜗壳式双吸离心泵安装方式
SOW型卧式中开蜗壳式双吸离心泵安装方式

上一条:CQG型耐高温磁力驱动离心泵

下一条:KTS系列空调泵


上海飞鲁泵业科技有限公司主营离心泵型号有:多级离心泵,单级双吸离心泵,管道离心泵,卧式离心泵,不锈钢离心泵,自吸离心泵

销售电话:021-51699925   销售传真:021-60852131   公司E-mail:chianfeilu@163.com
