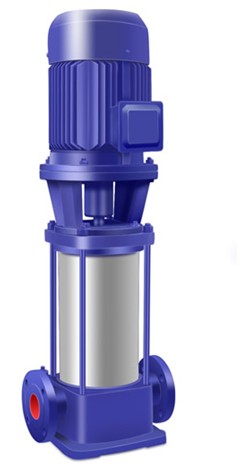

GDL立式多级离心泵

流量范围:2-160m3/h

介质温度:-15-+120℃

扬程范围:24-200m

简介:该泵是最新泵型，具有节能、占地面积小、安装方便、性能稳定等特点。外套用1Cr18Ni9Ti优质不锈钢，轴封用耐磨机械密封，无泄漏，使用寿命长。

GDL立式多级离心泵概述：
该泵是最新泵型，具有节能、占地面积小、安装方便、性能稳定等特点。外套用1Cr18Ni9Ti优质不锈钢，轴封用耐磨机械密封，无泄漏，使用寿命长。以水力平衡解决轴向力，因而泵运转平稳，低噪音，安装条件优于DL型泵，可以简便安装于任一段水平管路中间。完全能满足高层建筑、深井矿等的给排水及消防设施需要，是广大行业冷热水或一般介质、理化性质类似水等液体输送的最佳泵型。使用温度：≤100℃，压力：≤1.6Mpa（16kg/cm2）
水泵吸入、排出口位于同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封，用平衡室的压力水进行润滑和冷却。是各大行业冷热水或物理化学性质类似于水等液体输送的最佳泵型。

GDL立式多级离心泵产品特点：
1、GDL型立式多级离心泵口径相同且在同一水平中心线上，无需改变管路结构，可直接安装在管道的任何部们，安装极为方便。
2、电机外加防雨罩可直接置于室外使用，而无需建造泵房，大大节约基建投资。
3、GDL型立式多级离心泵扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广。
4、水力模型先进：效率高，性能范围广。
5、安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修极为方便。
6、外形美观：采用优质不锈钢外套，外形美观。
7、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。
8、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，最大地减少流动噪音。
9、立式结构，占地面积小。

GDL立式多级离心泵使用范围：
广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。
典型应用：
市政供水及增压
工业循环系统及加工系统
锅炉给水及冷凝液系统
家庭供水
环保水处理，渗透分析系统
农业灌溉及脱水
工业厂房清洗及各种清洗工作
其他许多专门用途

GDL立式多级离心泵技术参数：
流量：2-160m3/h；
扬程：24-200m；
功率：1.1-90kw；
转速：2900r/min；
口径：φ25-φ150；
温度范围：-15-+120℃；
工作压力：≤2.5Mpa。

GDL立式多级离心泵使用范围：

GDL立式多级离心泵使用工作条件：
a) 本型泵 可输送清水或物理化学性质类似于清水的液体；
b) 温度范围：-15℃~+120℃；
c) 工作压力：最大压力2.5MPa，即系统压力=入口压力+闭阀工作时压力<2.5MPa；
d) 周围环境的温度应低于40℃，相对湿度不超过95%；
e) 输送含腐蚀性介质及热液体时，请于订货时提出，以便采用特殊材质满足使用要求。

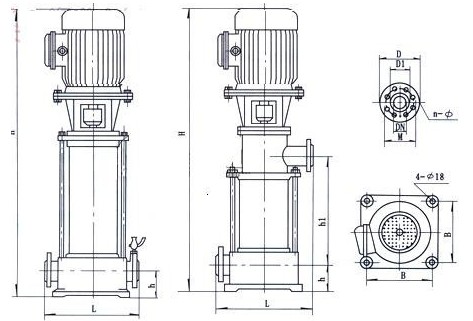

GDL立式多级离心泵安装尺寸图及安装尺寸表：

GDL立式多级离心泵安装说明：
1、安装时管路重量不应承受在泵上，否则易损坏水泵；
2、泵与电机是整体结构，出厂时已由厂家校正，所以安装时无需调整，因此安装时十分方便；
3、安装时必须拧紧地脚螺栓，且每间隔一定时段应对泵进行检查防止其松动，以免水泵起动时发生剧烈振动而影响泵的性能；
4、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物（如石块、铁砂等）以免水泵运行时损坏过流部件；
5、为了维修方便和使用安全，在泵和进出口管路上安装一只调节阀及在泵进出口附近安装一只压力表，对于高扬程泵，为防止水锤，还应在出口闸阀前安装一只止回阀以应付突然断电等失去动力事故，从而确保水泵在最佳工况下运行，增长水泵的使用寿命；
6、泵用于有吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水、漏气现象，以免影响水泵的吸入性能；
7、为不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装过滤器；
8、安装管路前转动水泵的转子部件，应无磨擦声或卡死现象，否则应将泵拆开检查原因。

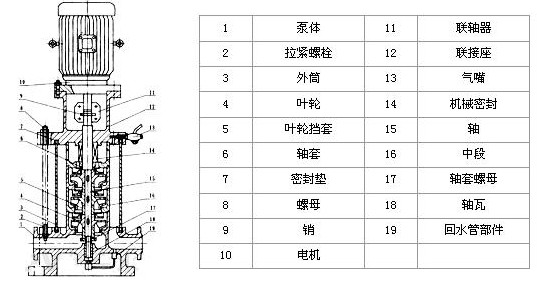

GDL立式多级离心泵结构说明：

GDL立式多级离心泵性能参数：

GDL立式多级离心泵起动与停车：
起动前准备
1、用手拔转联轴器，叶轮应无卡磨现象，转动灵活；
2、打开进口阀门，打开排气阀使液体充满整个泵腔，然后关闭排气嘴；
3、如输送热液体时，起动前应预热，升温速度为50℃/h，泵的预热是用所输送液体不断循环来达到，以使各部位受热均匀；
4、应先用手盘动GDL型立式多级泵几圈以使润滑水进入机械密封端面；
5、点动电机，确转向是否正确。
起动与运行
1、全开进口阀门，关闭吐出管路门；
2、接通电源，当泵达到正常转速后，逐渐打开吐出管路上的阀门，并调节到所需工况；
3、注意观察仪表读数，检查轴封泄漏情况，正常时机机械密封泄漏3漏/分，检查电机、轴承处温度≤70℃，如果发现异常情况，应及时处理。
停车
1、逐渐关闭吐出管路阀门；
2、关闭进口阀门；
3、如环境温度低于0℃。应将泵内液体放尽，以免冻裂水泵；
4、如长期停用，应将泵拆卸清洗，包装保管。

GDL立式多级离心泵维护与保养：
 运行中的维护和保养
1、进水管路必须高度密封，不能漏水、漏气；
2、禁止GDL型立式多级离心泵在汽蚀状态下长期运行；
3、禁止GDL型立式多级离心泵在大流量工况运行时，电机超电流长期运行；
4、定时检查泵运行中的电机电流值，尽量使泵在设计工况范围内运行；
5、GDL型立式多级离心泵在运行中应有专人看管，以免发生意外；
6、GDL型立式多级离心泵每运行500小时应对轴承进行加油；
7、GDL型立式多级离心泵进行长期运行后，由于机械磨损，使机组噪声及振动增大，应停车检查，必要进可更换易损零件及轴承，机组大修期一般为一年。
机械密封的维护与保养
1、机械密封润滑液应清洁无固体颗粒；
2、严禁机械封在干磨情况下工作；
3、起动前应盘动GDL型立式多级离心泵（电机）几圈，以免突然起动造成机械密封断裂损坏。

GDL立式多级离心泵故障原因与排除方法：
