您当前位置:网站首页-离心泵型号选型-LG高层建筑给水离心泵
LG高层建筑给水离心泵

LG高层建筑给水离心泵

流量范围:

介质温度:-15℃~120℃

扬程范围:

简介:该泵采用国内优秀的水力模型,经过本厂技术人员的精心设计,因此该泵效率高、性能稳定、噪音低、使用寿命长、外型美观、占地面积少、维修方便、重量轻等优点。

LG高层建筑给水离心泵概述:
LG高层建筑给水多级离心泵是根据高层建筑恒压供水及消防行业的实际需要开发的新一代给水产品。该泵采用国内优秀的水力模型,经过本厂技术人员的精心设计,因此该泵效率高、性能稳定、噪音低、使用寿命长、外型美观、占地面积少、维修方便、重量轻等优点。
LG高层建筑给水多级离心泵由电机和泵联结而成,泵轴与电机轴用夹壳式联轴器联结,确保泵与电机绝对同轴使泵运行平稳、噪音低等现象。电机为Y型三相异步电机,方便用户更换,整体为刚性连接,使用时无需校正。轴封采用机械密封,泵为便拆式结构方便更换机械密封。 LG高层建筑给水多级离心泵旋转方向从电机端向下看为顺时针方向转动。

LG高层建筑给水离心泵产品特点:
1、泵结构紧凑、体积小、外形美观,其结构决定安装占地面积小,如加上防护罩可置于户外使用。
2、叶轮直接安装在电机轴上,从而保证泵的同心度,因而增强了泵的运行稳定性和延长泵的使用寿命。
3、轴封采用机械密封或机械密封的组合,采用优质的质合金密封环,增强了密封的耐磨性能有效地延长寿命。
4、安装检修方便,无需拆动管路系统。泵进口和出口为相同口径,简化了管路的连接。
5、可根据流量和扬程的需要采用泵的串、并联运行方式。
6、可根据需要,吸入口和吐出口可安装成0°、90°、180°、270°几个不同方向以满足不同的连接场合。7、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积。

LG高层建筑给水离心泵适用范围:
LG高层建筑给水多级离心泵特别适用于住宅、宾馆、办公大楼等高层建筑恒压供水、消防、喷淋给水设备配套用泵;也适用于化工流程冷却塔的自动补水;系统稳压、生产工艺循环用水、远距离输送、锅炉给水等给水设备之用。可输送的液体为常温(<80℃)(热水型可输送温度小于105度的介质)清水或物理、化学性质类似于水的常温介质。

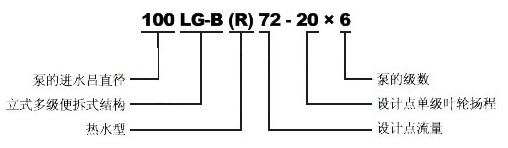

LG高层建筑给水离心泵型号意义:
LG高层建筑给水离心泵型号意义

LG高层建筑给水离心泵使用条件:
1、使用的介质应类似水,运动粘度<150mm2/s,且无坚硬颗粒,无腐蚀性质;
2、LG便拆式高层建筑给水多级离心泵使用的环境海拔高度<1000米,超过时应在订货进提出,以便本厂为您提供更为可靠的产品;
3、介质使用温度-15℃~120℃;
4、最大系统工作压力≤2.5MPa;
5、周围环境温度应低于40℃,相对湿度低于95%。

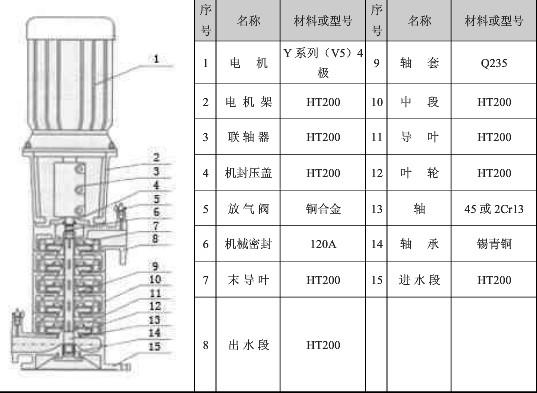

LG高层建筑给水离心泵结构示意图:
LG高层建筑给水离心泵结构示意图
1、LG便拆式高层建筑给水多级离心泵结构紧凑,体积小,外形美观,占地面积小,节省建筑费用;
2、LG便拆式高层建筑给水多级离心泵的吸入口和出水口在同一中心线上,简化管路的连接;
3、根据实际情况,泵的进出口可装配成90°、180°、270°不同的方向;
4、根据实际情况,泵的出口可装配成1~5个出口,以满足同一台泵上获得不同的扬程;

LG高层建筑给水离心泵基本参数:

型号

级数

流量Q

扬程
H
m

转速
n
r/min

功率 P(KW)

效率
%

必须汽蚀
余  量
m

叶轮直径
mm

m 3 /h

L/S

轴功率

电机功率

32LG6.5-15×2

2

6.5

1.81

30

2900

1.00

1.5

53

2.4

116

32LG6.5-15×3

3

6.5

1.81

45

2900

1.50

2.2

53

2.4

116

32LG6.5-15×4

4

6.5

1.81

60

2900

2.00

3

53

2.4

116

32LG6.5-15×5

5

6.5

1.81

75

2900

2.50

4

53

2.4

116

32LG6.5-15×6

6

6.5

1.81

90

2900

3.00

4

53

2.4

116

32LG6.5-15×7

7

6.5

1.81

105

2900

3.50

5.5

53

2.4

116

32LG6.5-15×8

8

6.5

1.81

120

2900

4.00

5.5

53

2.4

116

40LG12-15×2

2

12

3.33

30

2900

1.63

2.2

60

2.9

120

40LG12-15×3

3

12

3.33

45

2900

2.45

3

60

2.9

120

40LG12-15×4

4

12

3.33

60

2900

3.27

4

60

2.9

120

40LG12-15×5

5

12

3.33

75

2900

4.08

5.5

60

2.9

120

40LG12-15×6

6

12

3.33

90

2900

4.90

5.5

60

2.9

120

40LG12-15×7

7

12

3.33

105

2900

5.72

7.5

60

2.9

120

40LG12-15×8

8

12

3.33

120

2900

6.54

7.5

60

2.9

120

50LG24-20×2

2

24

6.67

40

2950

3.79

5.5

69

3.15

134

50LG24-20×3

3

24

6.67

60

2950

5.68

7.5

69

3.15

134

50LG24-20×4

4

24

6.67

80

2950

7.58

11

69

3.15

134

50LG24-20×5

5

24

6.67

100

2950

9.47

11

69

3.15

134

50LG24-20×6

6

24

6.67

120

2950

11.37

15

69

3.15

134

65LG36-20×2

2

36

10

40

2950

5.41

7.5

72.5

3.4

136

65LG36-20×3

3

36

10

60

2950

8.11

11

72.5

3.4

136

65LG36-20×4

4

36

10

80

2950

10.82

15

72.5

3.4

136

65LG36-20×5

5

36

10

100

2950

13.52

18.5

72.5

3.4

136

65LG36-20×6

6

36

10

120

2950

16.32

22

72.5

3.4

136

80LG50-20×2

2

50

13.9

40

2950

7.26

11

75

3.8

138

80LG50-20×3

3

50

13.9

60

2950

10.89

15

75

3.8

138

80LG50-20×4

4

50

13.9

80

2950

14.52

18.5

75

3.8

138

80LG50-20×5

5

50

13.9

100

2950

18.16

22

75

3.8

138

80LG50-20×6

6

50

13.9

120

2950

21.79

30

75

3.8

138

LG高层建筑给水离心泵维护保养:
运行中的维护和保养
      1、进水管路必须高度密封,不能漏水、漏气;
      2、禁止泵在汽蚀状态下长期运行;
      3、禁止泵在大流量工况运行时,电机超电流长期运行;
      4、定时检查泵运行中的电机电流值,尽量使泵在设计工况范围内运行;
      5、泵在运行中应有专人看管,以免发生意外;
      6、泵每运行500小时应对轴承进行加油;
      7、泵进行长期运行后,由于机械磨损,使机组噪声及振动增大,应停车检查,必要进可更换易损零件及轴承,机组大修期一般为一年。

机械密封的维护与保养
      1、机械密封润滑液应清洁无固体颗粒;
      2、严禁机械封在干磨情况下工作;
      3、起动前应盘动泵(电机)几圈,以免突然起动造成机械密封断裂损坏。

泵的装配和拆卸指导
      (一)部件的组装
      1、将轴承、底盖装在进水段上;
      2、将轴套装在主轴的下端,并用螺钉固定;
      3、将导叶装进中段,末导叶装进出水段;
      (二)总装
      1、先将主轴装入进水段的轴承内;
      2、再将第一个叶轮进口向下套进主轴上,直至叶轮的进口与进水段配合,转动主轴是否轻快;
      3、在主轴上套进一个轴套,直至与叶轮相碰;
      4、将中段(已装好导叶)套进主轴并与进水段配合;
      5、继续2、3、4直至完成N-1级的中段装配;
      6、将最后一个叶轮进口向下套进主轴上,直至叶轮的进口与中段配合,转动主轴是否轻快;
      7、垫上锁紧垫片并锁紧;
      8、拧紧主轴锁紧螺母;
      9、将出水段(装好末导叶)套进主轴并与中段配合;
      10、旋入四根拉紧螺杆,并拧紧;
      11、装上机封,并盖上机封压盖;
      12、装上电机机架、电机、联轴器;
      13、泵的诉卸过程按上述相反步骤进行。
      (三)注意事项
      1、装配过程中不能损坏密封纸垫;
      2、所有的配合面必须干净,无任何颗粒;
      3、机械的端面应小涂润滑没并对中。

LG高层建筑给水离心泵故障分析:

故障

原因

解决方式

1、泵不吸水.压力表指针剧烈摆动.

灌注引水不够,管路与仪表联接处漏气。

检査底阀是否漏水.再灌足引水,拧紧或修回漏气处。

2、水泵不吸水.真空表表示高度真空。

底阀没有打开或已堵塞.吸水管路阻力太大.吸水高度过高。

检修底阀.更換水管.降低吸水高度。

3、压力表有压力,但仍不出水.

出水管阻力太大.旋转方向不对,叶轮堵塞.泵转速不足。

检査或缩短水管。检査电机.清除叶轮内的污物.增加泵转速。

4、流量低于设计要求。

水泵堵塞,密封环磨损过多.转速不足。

清扫水泵及管路.更換密封坏.增加泵转速。

5、泵消耗功率过大。

填料压的太紧.并发热.叶轮有磨损.泵流量增大。

调整填料压盖松紧程度,检査泵轴是否歪曲.更換叶轮.增加出水阻力.降低流量。

6、机械密封泄漏

磨擦副磨损严重.或密封面划伤。

更換新机械密封.重新研磨密封面。

7、泵内声音反常.泵不出
水。

吸水管阻力过大.吸入管路漏气.输送的液体溫度过高。

检査吸入管和底阀。堵塞漏气处、减少吸水高度.降低水温。

8、水泵振动.轴承过热。

电机与泵不同心.轴承缺油或磨损。

调整电机轴与泵轴的同轴度.加油或更換轴承。

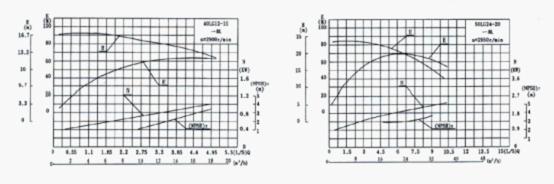

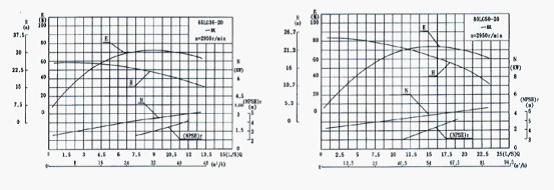

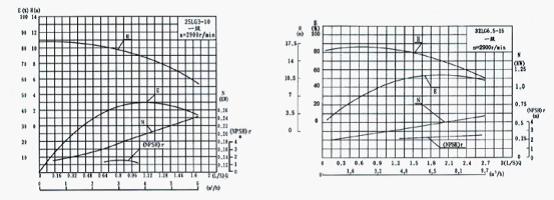

LG高层建筑给水离心泵性能曲线图:
LG高层建筑给水离心泵性能曲线图
LG高层建筑给水离心泵性能曲线图
LG高层建筑给水离心泵性能曲线图

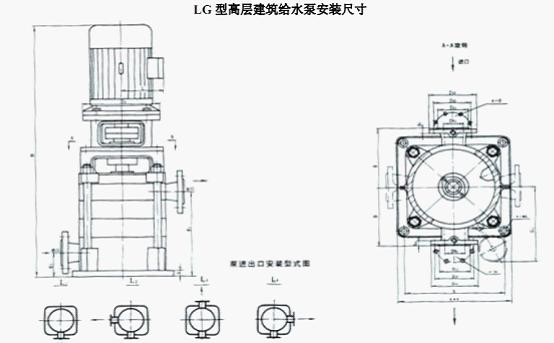

LG高层建筑给水离心泵安装尺寸图:
LG高层建筑给水离心泵安装尺寸图
