单级双吸离心泵结构分析

单级双吸离心泵结构分析

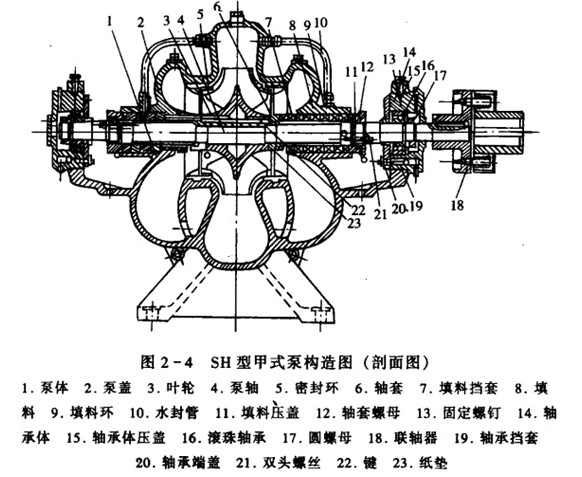

单级双吸离心泵图2-4是典型的单级双吸离心泵结构图。从图中可以看出，该泵和单级单吸离心泵的基本结构大体相似。其结构特点是:第一，水从叶轮的两侧进人，即有两个进水口，然后汇合流人同一个润壳中，所以称为“双吸”。它的叶轮实质上是由两个共用后轮盘的单吸叶轮构成。这样，在叶轮外径相同的情况下，流童可增加一倍，所以大中型离心泵多采用这种结构形式。第二，泵壳分成上下两部分，上部叫泵盖，下部叫泵体二两部分用螺栓联接。这样，只要拧开泵盖螺母，便可拆下泵盖对泵内部进行维修，所以这种泵又称水平中开式。第三，泵的进口和出口在同一方向上，并且垂直于泵轴，有利于泵和进出口水管的布工和安装。我国生产的S型和SA型泵也属于这种类型。
