离心泵的基本构造是什么？

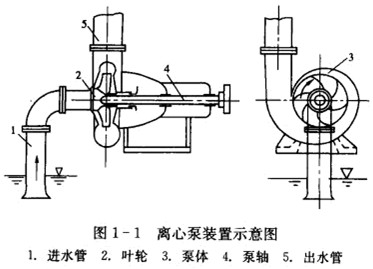

    图1-1是离心泵装置示惫图，它由叶轮、泵轴、泵体、进水管和出水管等零件组成。叶轮是泵中起主导作用的部件，上面安装有弯曲形状的叶片，可在泵轴的带动下高速旋转，用于给水增加能量并通过离心力将水甩出.泵体是固定不动的部件，它的核心是压水室。压水室的作用是收集叶轮流出的水流，并将水流引向泵的出口。由于压水室常做成蜗牛形状的结构，因此，压水室常被称作蜗壳，泵体也称为泵壳.在泵体上正对着叶轮进口的部分，是吸水室。吸水室的作用是向叶轮人口提供所需要的水流形态.最简单的吸水室就是直锥管或直管。泵体的进口和出口就是泵的进口和出口，进水管与泵的进口相连接，出水管与泵的出口相连接。
    除了上述主要部件外，在离心泵装里系统中，还包括底阀、控制阀和泵座等。底阀安装于进水管进口，用于在启动前向泵内灌水时，防止水倒流到进水他中。控制阀安装于出水管上，起调节水泵流最的作用。泵座位于泵体底部，用于支撑并固定水泵。
