离心式泵装置的管路

离心式泵装置的管路

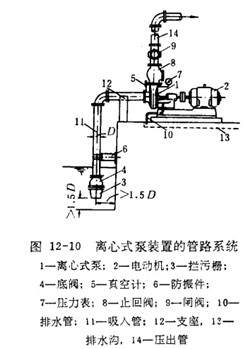

    从泵和风机输出的有效功率N=yQH来看，两者的区别在于?(容重)不同，当采用离心泵提升液体时，就必需向泵内(包括吸水管内)充满液体，为此，在泵体上常设有充液孔或漏斗，有时还另设真空抽气泵将水抽入吸水管和泵体，否则就只能输送空气而打不上水来。因此，泵在提升液体的整个泵装丑中，除离心式泵外，常配有管路和其它一些必要的零部件。典型的泵装置示于图12-10.

    图中离心式泵1与电动机z用联轴器相连接，共装在同一座底座上，这些通常都是由制造厂配套供应的。
从吸液池液面下方的拦污栅3开始到泵的吸入口法兰为止，这段管段叫做吸入管段。底阀4用于泵启动前灌水时阻止漏水。泵的吸入口处装有真空计5,以便观察吸入口处的真空度。吸入管段的水力阻力应以便观察吸入口处的真空度。吸入管段的水力阻力应尽可能降低，其上一般不设置阀门。水平管段要向泵方向抬升(i =1/50)。过长的吸入管段要装设防振件6。
    泵出口以上的管段是压出管段。泵的出口装有压力表7，以观察出口压强。止回阀8用来防止压出管段中的液体倒流。闸阀9则用来调节流量的大小。应当注意使压出管段的重量支承在适当的支座上，而不直接作用在泵体上。
    此外，还应装设排水管10，以便将填料盖处漏出的水引向排水沟13。有时，出于防振的需要，又在泵的出、入口处设丑软接头。视液体性质、压力、管径可选用K-ST型可曲挠双球体合成橡胶接头
另外，安装在供热、空调系统上的水泵又需在其出、入口装设金属套管温度计。
